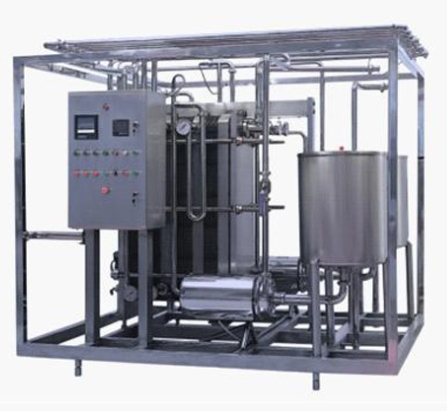

板式杀菌机
Plate sterilizer
UHT板式杀菌机】的工作原理:
该UHT板式杀菌机工作原理是由离心泵将物料泵入灭菌机中冷热料热交换装置中而得到预热,再经过充满高压的高温桶,物料被迅速加热到杀菌温度并在此前后保持约3秒,其中的微生物及酶类很快被杀灭。物料出高温桶后通过与冷料的热交换获得冷却,一般温度低于65℃。
如果下道工序需要提高温度则可通过调节角式截止阀或循环等途径达到要求,反之则通过接入冷却水来降低出料温度。
出料通过灭菌机的节流阀控制,此阀能使在维持一定压力下物料的沸点高于最高温度。正常生产时调节此阀,由泵的推动力克服弹簧压力而产生背压控制流量,在清洗灭菌机时则应全部开启。循环贮槽可用来配制酸碱溶液,对盘管内壁积垢进行有效清洗。
由于同时采用不锈钢三通旋塞,流量可以得到适当调节。
UHT板式杀菌机的特点:
1、连续生产,灭菌时间极短。
2、由于受热时间短可获得优质产品。
3、由于采用超高温灭菌,故灭菌效果特佳。
4、与离心泵或高压均质机串联使用,应用范围很广,适宜于高粘度物料的灭菌。
5、由于设计上采用有冷热料的热交换器具有废热利用的经济效果,故蒸汽消耗量小。
工艺参数Process 4℃→65~70℃均质Homogeneous→85℃(15s)→4℃
型号
Model
|
生产能力
Capacity
(t/h)
|
蒸汽能耗
Steam consumption
(kg/h)
|
蒸汽压力
Steam pressure
(kg)
|
冰水流量
Flow
(t/h)
|
功率
Power
(kw)
|
外形尺寸
Dimensions
(m)
|
重量
Weight
(kg)
|
管径Diameter (mm)
|
||
物料
Products
|
蒸汽
Steam
|
介质
Medium
|
||||||||
BR0.25C-0.5-3-ES-IIB |
3
|
90
|
2.5
|
9
|
3.7
|
2.0×1.8×2.0
|
490
|
38
|
1〞
|
38
|
BR0.25C-0.5-4-ES-IIB |
4
|
120
|
2.5
|
12
|
3.7
|
2.0×1.8×2.0
|
530
|
38
|
1〞
|
38
|
BR0.25C-0.5-5-ES-IIB |
5
|
150
|
2.5
|
15
|
4.5
|
2.0×1.8×2.0
|
580
|
38
|
1〞
|
38
|
BR0.25C-0.5-6-ES-IIB |
6
|
180
|
2.5
|
18
|
4.5
|
2.3×1.8×2.0
|
640
|
51
|
1〞
|
51
|
BR0.25C-0.5-8-ES-IIB |
8
|
240
|
2.5
|
24
|
4.5
|
2.3×1.8×2.0
|
750
|
51
|
1〞
|
51
|
BR0.25C-0.5-10-ES-IIB |
10
|
300
|
2.5
|
30
|
5.2
|
2.5×1.8×2.0
|
860
|
51
|
DN32
|
51
|
BR0.5C-0.8-15-ES-IIB |
15
|
450
|
2.5
|
45
|
6.0
|
2.8×1.8×2.5
|
1550
|
51
|
DN32
|
51
|
BR0.5C-0.8-20-ES-IIB |
20
|
600
|
2.5
|
60
|
8.5
|
2.8×1.8×2.5
|
1780
|
63
|
DN32
|
63
|
BR0.5C-0.8-30-ES-IIB |
30
|
900
|
2.5
|
90
|
11.5
|
3.5×3.0×2.5
|
2350
|
76
|
DN32
|
101
|
